⚡ 변압기의 원리와 종류 — 쉽게 이해하기 (대학생용)
🔹 1. 변압기란 무엇인가?
변압기(Transformer)는 교류 전압의 크기를 바꾸는 장치입니다.
전기를 멀리 보내거나(송전), 가정에 안전하게 사용하기 위해(배전) 전압을 높이거나 낮추는 역할을 합니다.
발전소 → (승압 변압기) → 송전선 → (강압 변압기) → 가정/공장
즉, 전력의 “교통정리” 역할을 하는 필수 장치죠.
🔹 2. 변압기의 기본 원리
변압기의 핵심은 패러데이의 전자기 유도 법칙(Faraday’s Law)입니다.
1차 코일에 교류전류가 흐르면, 철심에 교류 자기장이 생기고 그 자기장이 2차 코일을 통과하면서 전압이 유도됩니다.
V₁ / V₂ = N₁ / N₂
- N₁, N₂ : 각각의 코일 감은 횟수
- V₁ : 1차 전압 / V₂ : 2차 전압
즉, 코일의 감은 횟수(권선비)에 따라 전압이 바뀝니다.
N₂ > N₁ → 전압 상승(승압), N₂ < N₁ → 전압 하강(강압)
🔹 3. 변압기의 구성 요소
| 구성 요소 | 역할 |
|---|---|
| 1차 코일 | 전류가 처음 흐르는 부분 (입력) |
| 2차 코일 | 전압이 유도되어 나오는 부분 (출력) |
| 철심 | 자기장을 효율적으로 전달 |
| 절연유/냉각장치 | 내부 열 제거 및 절연 보호 |
🔹 4. 변압기의 주요 종류
⚡ (1) 승압 / 강압 변압기
송전망에서 전압을 올리거나(승압) 낮출 때 사용됩니다.
⚙️ (2) 분배용 변압기 (Distribution Transformer)
가정, 상가, 공장 등에 전력을 공급하는 최종 단계 변압기입니다.
⚙️ (3) 계기용 변압기 (CT, PT)
전류나 전압을 측정/감시용으로 변환하며, 전력계량기나 보호릴레이에 연결됩니다.
⚙️ (4) 절연 변압기
입출력을 전기적으로 분리하여 안전을 강화한 변압기입니다.
⚙️ (5) 특수 변압기
- 자동변압기(Autotransformer): 전압을 부드럽게 조정
- 위상변환 변압기: 위상 제어
- Solid-State Transformer: 반도체형 신기술 변압기

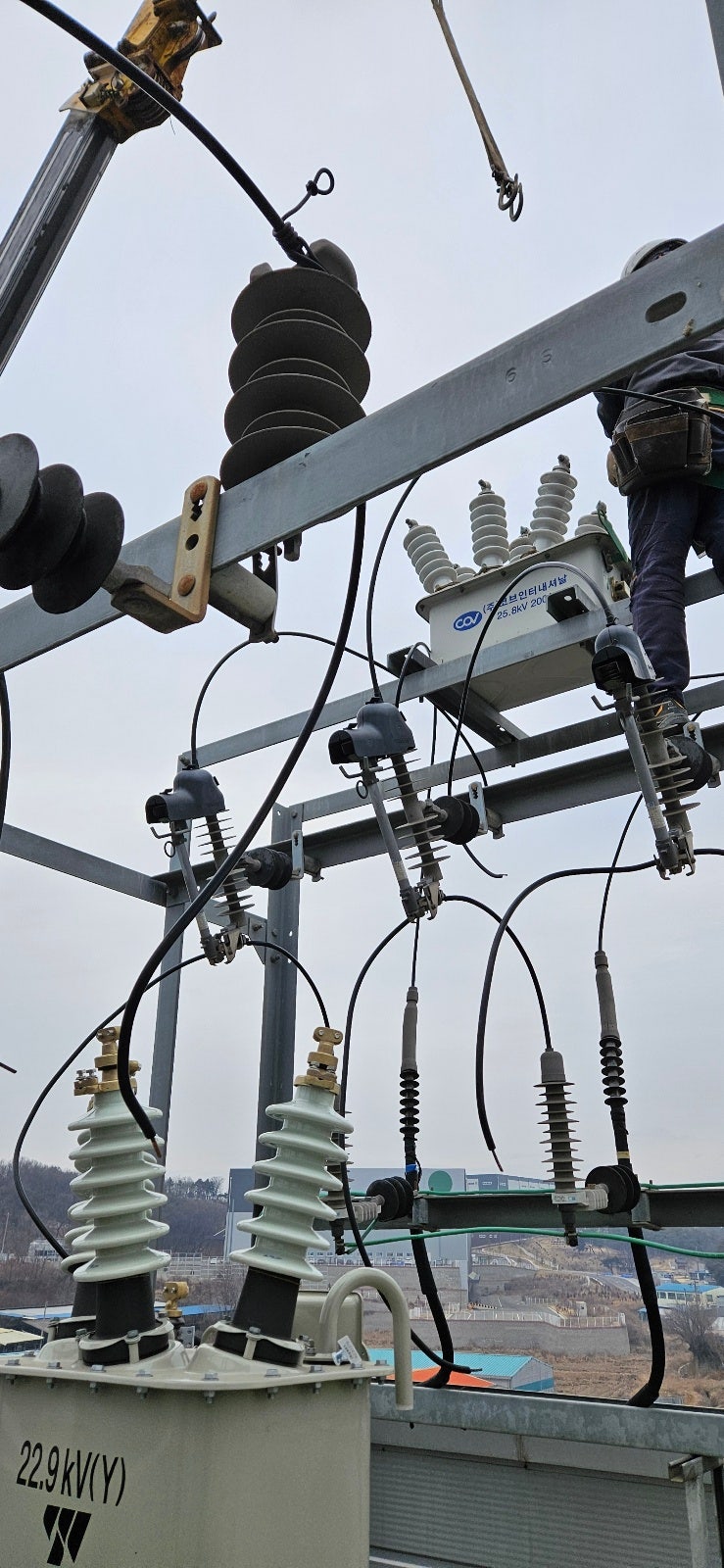

🔹 5. 한국의 변압기 설치 현장
✅ 설치 시 주의: 접지, 절연유 상태, 냉각 통풍, 안전거리 확보가 중요합니다.
도심지에서는 패드마운트형(지상형) 변압기를 주로 사용합니다.
🔹 6. 변압기의 효율과 전력 관계
V₁ × I₁ = V₂ × I₂전압이 올라가면 전류는 줄고, 전압이 내려가면 전류는 많아집니다.
따라서 전력 손실을 최소화하는 것이 변압기의 핵심 역할입니다.
🔹 7. 요약 정리표
| 구분 | 권선비 관계 | 전압 변화 | 주요 용도 |
|---|---|---|---|
| 승압 변압기 | N₂ > N₁ | 전압 상승 | 송전용 |
| 강압 변압기 | N₂ < N₁ | 전압 하강 | 배전용 |
| 절연 변압기 | N₂ = N₁ | 동일 전압, 절연 강화 | 안전장비 |
| 계기용 변압기 | 다양 | 측정용 | 보호/계측 |
| 특수 변압기 | 다양 | 조정/위상제어 | 산업용 |
🔹 8. 마무리
변압기는 단순히 전압을 바꾸는 장치가 아니라, 전력망의 효율과 안전을 책임지는 핵심 설비입니다.
우리 주변 전봇대, 공장, 병원 장비 속에서도 늘 작동하고 있죠.
이제 변압기를 보면 “저건 교류전압을 조정하는 핵심 장치구나” 하고 떠올리면 됩니다 ⚡
